HYDRAULIC CYLINDERS / Product / HYDRAULIC CYLINDERS
HYDRAULIC CYLINDERS

แม่แรงแยกส่วนไฮดรอลิค 10-100 ตัน
-Compact Cylinder 10-100 Ton
-Single Acting, Spring return

แม่แรงแยกส่วนไฮดรอลิค 10-100 ตัน
Compact Cylinder 10-100 Ton.

-สินค้าได้มาตรฐาน ASME B30.1 Standard
-สินค้ามี Safety factor 1.25 เท่า ปลอดภัย
-สินค้ามีใบ Certificate และมีประกันอุบัติเหตุวงเงิน USD 2,000,000

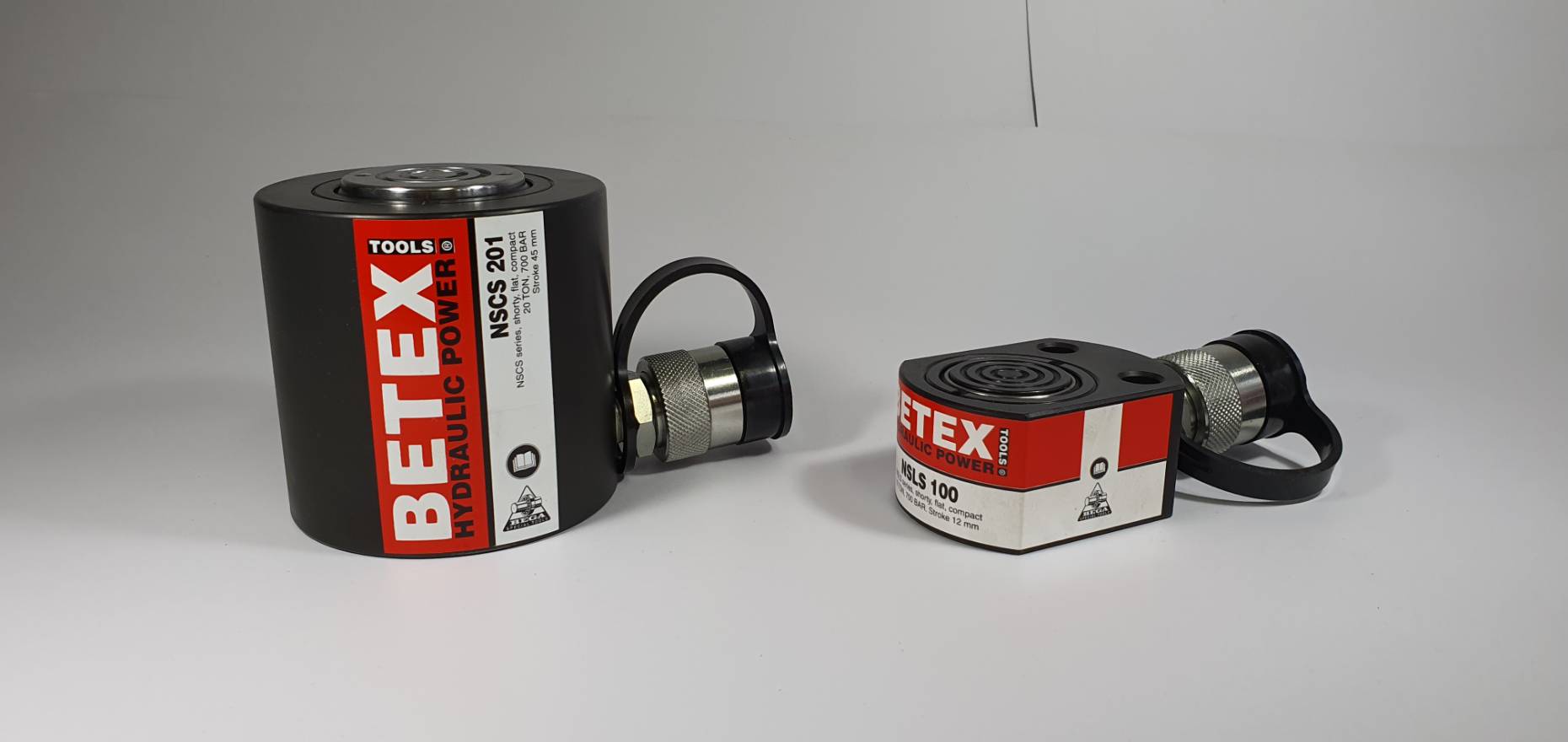

COMPACT CYLINDER

MODEL

CAPACITY

STROKE

COLLAPSED
HEIGHT

NSCS101

10

38

88

NSCS201

20

45

98

NSCS302

30

62

117

NSCS502

50

60.5

127

NSCS1002

100

58

146.5


FLAT, LOW-HIGH CYLINDER

MODEL

CAPACITY

STROKE

COLLAPSED
HEIGHT

NSLS50

5

6

33

NSLS100

10

12

42

NSLS200

30

12

51

NSLS300

30

13

58

NSLS500

50

16

66

NSLS750

75

16

79

NSLS1000

100

16

85

NSLS1500

150

17

100

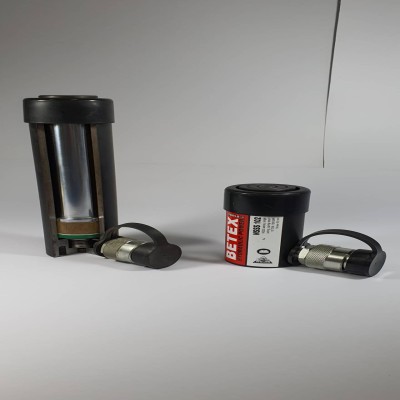

Specifications

-กระบอกไฮดรอลิค 5-100 ตัน
-Standard Cylinder 5-100 Ton
-Single Acting, Spring Return

แม่แรงแยกส่วนไฮดรอลิค 5-100 ตัน
Standard Cylinder 5-100 Ton.

-สินค้าได้มาตรฐาน ASME B30.1 Standard
-สินค้ามี Safety factor 1.25 เท่า ปลอดภัย
-สินค้ามีใบ Certificate และมีประกันอุบัติเหตุวงเงิน USD 2,000,000

Product warranty & Insurance

MODEL

CAPACITY

STROKE

COLLAPSED
HEIGHT

NSSS51

4.5 TON

26

110

NSSS53

5 TON

76

165

NSSS55

127

216

NSSS57

183

273

NSSS59

232

324

NSSS101

10 TON

25.4

90

NSSS102

51

121

NSSS104

101

171

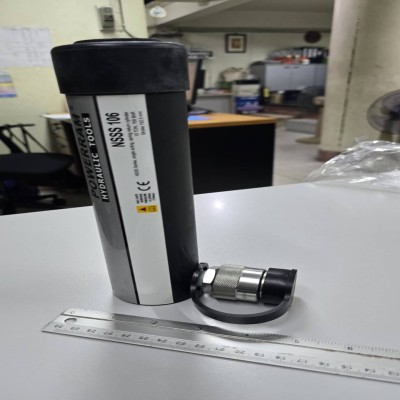

NSSS106

152.5

247

NSSS108

203.5

298

NSSS1010

255.5

350

NSSS1012

305.5

400

NSSS1014

356.5

451

NSSS151

15 TON

26.5

124

NSSS152

52.5

149.6

NSSS154

102.5

200

NSSS156

153

271.6

NSSS158

203.5

322

NSSS1510

254.5

373

NSSS1512

305

424

NSSS1514

355.7

474.6

NSSS1516

406

523

NSSS251

  25 TON

 25.5

139.5

NSSS252

 51

165

NSSS254

 102

216

NSSS256

 158.5

273

NSSS258

 209.5

324

NSSS2510

 260.5

375

NSSS2512

 311

425.5

NSSS2514

 361.5

476

NSSS308

30 TON

 209.5

387.5

NSSS505

 50 TON

 51

177

NSSS504

 101.5

229

NSSS506

 157.5

283

NSSS508

 203

349

NSSS5010

 260

385

NSSS5013

 335.5

461

NSSS756

75 TON

 155

285

NSSS7513

 333.5

491

NSSS1002

100 TON

 50

238

NSSS1004

 100

288

NSSS1006

 170

358

NSSS10010

 260

448



Specifications

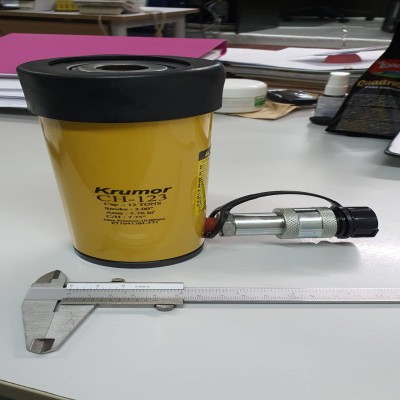

-Hollow Plunger Cylinder 100 Ton
-กระบอกแม่แรงไฮดรอลิค (รูทะลุ)
-Single Acting, Spring Return

กระบอกไฮดรอลิคมือโยก
(แบบรูทะลุ)12-100 ตัน
Hollow Cylinder 12-100 Ton.
-สินค้าได้มาตรฐาน ASME B30.1 Standard
-สินค้ามี Safety factor 1.25 เท่า ปลอดภัย
-สินค้ามีใบ Certificate และมีประกันอุบัติเหตุวงเงิน USD 2,000,000
Product warranty & Insurance
Hollow cylinder

MODEL

CAPACITY

STROKE

COLLAPSED
HEIGHT

NSHS120

12 TON

8

60

NSHS121

42

120

NSHS1211

42

120

NSHS123

76

184

NSHS202

20 TON

51

 162

NSHS206

155

306

NSHS302

30 TON

65

 178.5

NSHS306

160

330

NSHS603

60 TON

76

247.5

NSHS606

152

323.5

NSHS1003

100 TON

76

254

NRHS102

10 TON

63.5

135.5

NRHS108

203

 287.5

NRHS302

30 TON

63.5

 158.5

NRHS306

152.5

 247.5

Specifications

-กระบอกแม่แรงไฮดรอลิค 1000 ตัน
-High Tonnage lock Nut Cylinder
-Single Acting, Load Return

กระบอกแม่แรงไฮดรอลิค 50-1000 ตัน
Lock-nut cylinder 50-1000 Ton.
-สินค้าได้มาตรฐาน ASME B30.1 Standard
-สินค้ามี Safety factor 1.25 เท่า ปลอดภัย
-สินค้ามีใบ Certificate และมีประกันอุบัติเหตุวงเงิน USD 2,000,000
Product warranty & Insurance

MODEL

CAPACITY

STROKE

 COLLAPSED
HEIGHT

JLPC602

60

50

 124

JLPC1002

100

50

137

JLPC1502

150

50

148

JLPC2002

200

45

 155

JLPC2502

250

45

 159

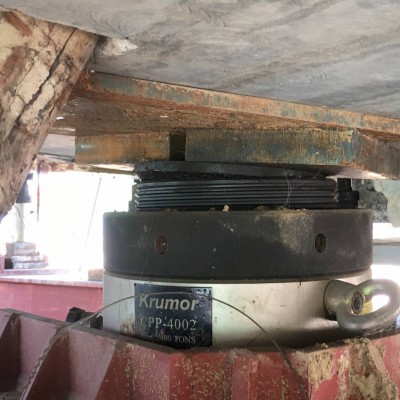

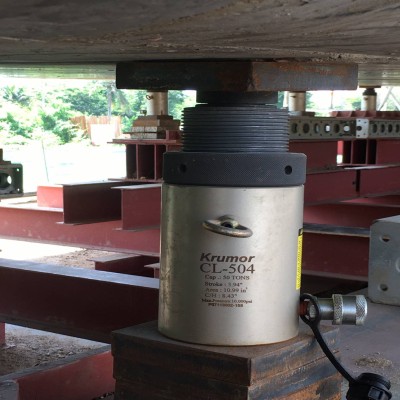

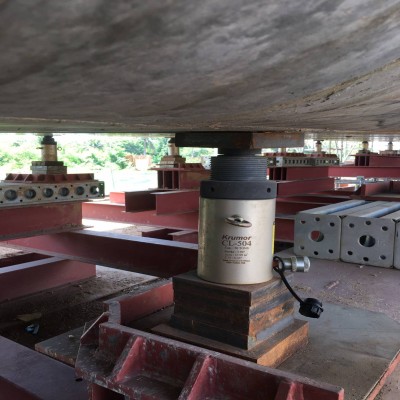

HIGH TON CYLINDER, LOCK NUT

 MODEL CAPACITY STROKE COLLAPSED
HEIGHT
 JLLC502 50 TON     50 164
 JLLC506  150 264
 JLLC5010  250 364
 JLLC1002 100 TON     50 187
 JLLC1006  150 287
 JLLC10010  250 387
 JLLC1502 150 TON     50 209
 JLLC1506  150 309
 JLLC15012  300 459
JLLC2002 200 TON 50 243
JLLC2006 150 343
JLLC20012 300 493
JLLC3002 300 TON 50 295
JLLC3006 150 395
JLLC30012 300 545
JLLC4002 400 TON 50 335
JLLC4006 150 435
JLLC40012 300 585
JLLC5002 500 TON 50 375
JLLC5006 150 475
JLLC50012 300 625
JLLC6002 600 TON 50 395
JLLC6006 150 495
JLLC60012 300 645
JLLC8002 800 TON 50 455
JLLC8006 150 555
JLLC80012 300 705
JLLC10002 1000 TON 50 495
JLLC10006 150 595
JLLC100012 300 745


Specifications

-Aluminum Hydraulic Cylinder
-Single/Double Acting
-Spring/Load Return

Aluminum Hydraulic Cylinder
กระบอกแม่แรงไฮดรอลิค อลูมิเนียม

-Cylinder Safety Factor 1 : 1.25
-Fully Comply to ASME B30.1 Standard
Product warranty & Insurance

SSA CYLINDER ALUMINIUM
SINGLE ACTING, SPRING RETURN

MODEL

CAPACITY

STROKE

SSA - SERIES

20 - 100 TONS

50 - 250 mm

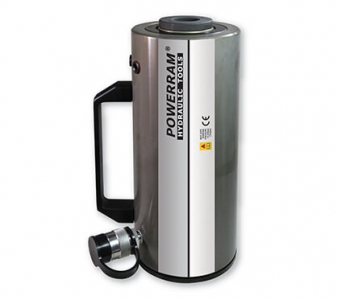

ACHC CYLINDER ALUMINIUM HLLOW
SINGLE ACTING, SPRING RETURN

MODEL

CAPACITY

STROKE

ADHC-SERIES

30 & 60 TONS

50 - 250 mm

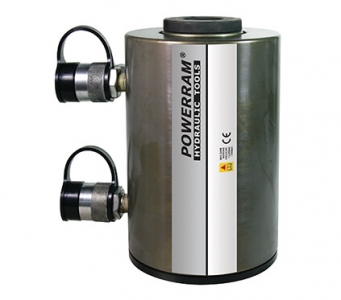

ADHC CYLINDER ALUMINIUM
DOUBLE ACTING

MODEL

CAPACITY

STROKE

ADHC-SERIES

30 & 60 TONS

50 - 250 mm

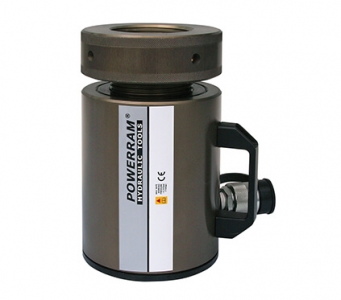

ADHC CYLINDER ALUMINIUM LOCK NUT
SINGLE ACTING, LOAD RETURN

MODEL

CAPACITY

STROKE

ADHC-SERIES

20 - 100 TONS

50 - 250 mm

Specifications
